Reparatur von alten Ölheizungen

Ältere Ölheizungen sind meist sehr robust und langlebig. Viele Ersatzteile findet man heutzutage auch Online. Natürlich werden einige Teile nicht mehr produziert, aber man kann auch günstige gebrauchte Ersatzteile einbauen. So spart man oft sehr viel Geld. Es lohnt sich also nach dem genauen Problem zu suchen.

Funktionsschema

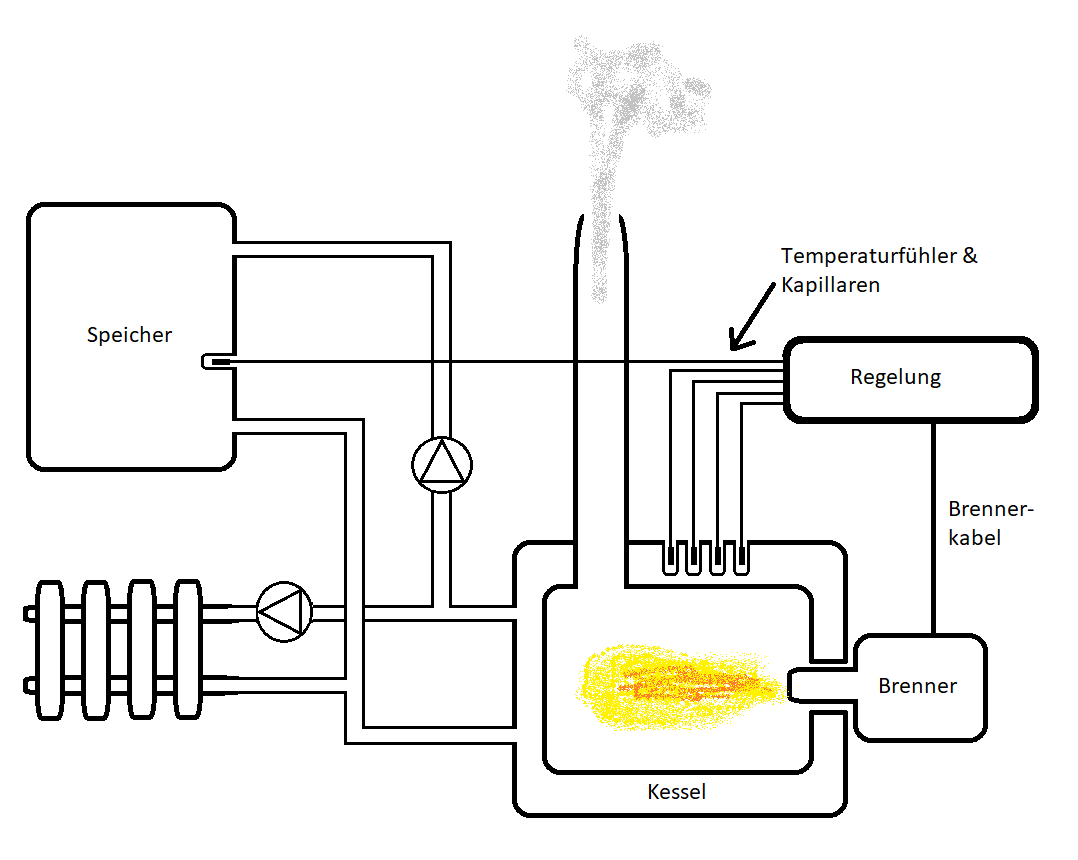

Um den Fehler schneller zu finden ist es sinnvoll den Aufbau und die Funktion einer alten Heizungsanlage zu verstehen. Die vereinfachte Darstellung zeigt die wesentlichen Bestandteile:

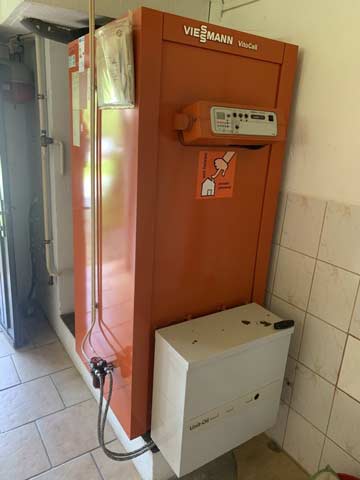

Die zentrale Einheit ist der Kessel. Daran angebaut sind der Brenner, die wasserführenden Rohre und die Regelung. In der Tauchhülse stecken die Temperaturfühler und die Kapillaren der Regelung. Zur besseren Veranschaulichung sind es hier vier einzelne. In der Praxis stecken aber alle in einer Hülse.

Aufbau der Regelung

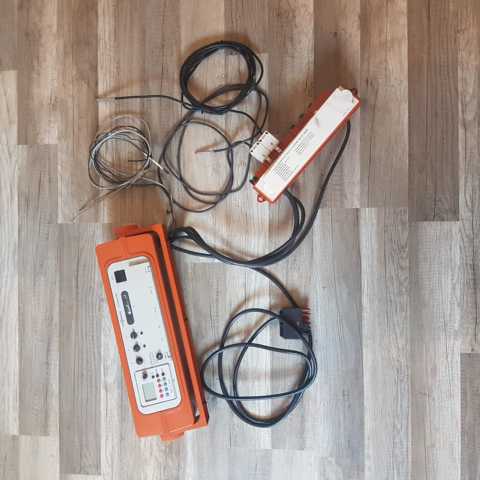

Im Foto sieht man exemplarisch eine ausgebaute Trimatik MC Regelung von Viessmann. Man sieht das Brennerkabel, zwei Temperaturfühler und drei Kapillaren.

Die eigentliche Temperaturregelung für den Normalbetrieb erfolgt über die Widerstands-Fühler. Die Kapillaren dienen der Temperaturanzeige, der Sicherheits-Temperatur-Begrenzung, und für den Schornsteinfeger-Modus.

Regelung der Kesseltemperatur

Stark vereinfacht ausgedrückt funktioniert die Regelung älterer Heizung wie ein Thermostat wie man es von einem Heizkörper her kennt. Wenn es im Raum zu kalt ist, wird das Ventil im Thermostat geöffnet und heißes Heizungswasser strömt in den Heizkörper. Wird die Temperatur im Raum zu warm wird das Ventil wieder geschlossen. So öffnet und schließt das Ventil hintereinander weg.

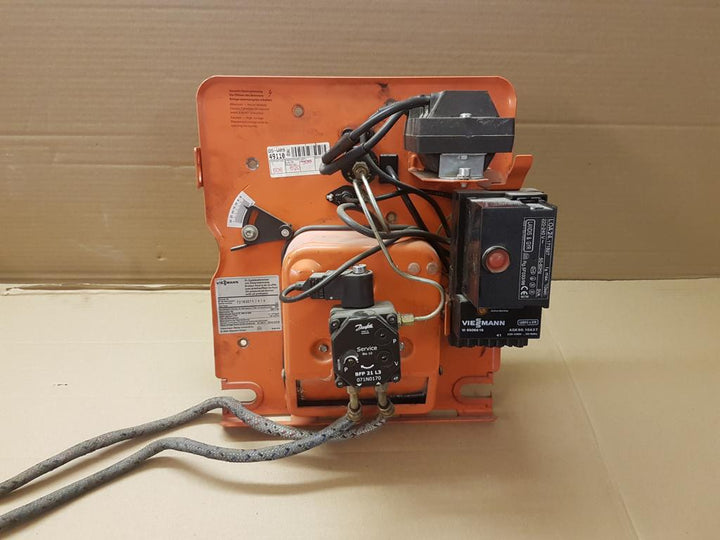

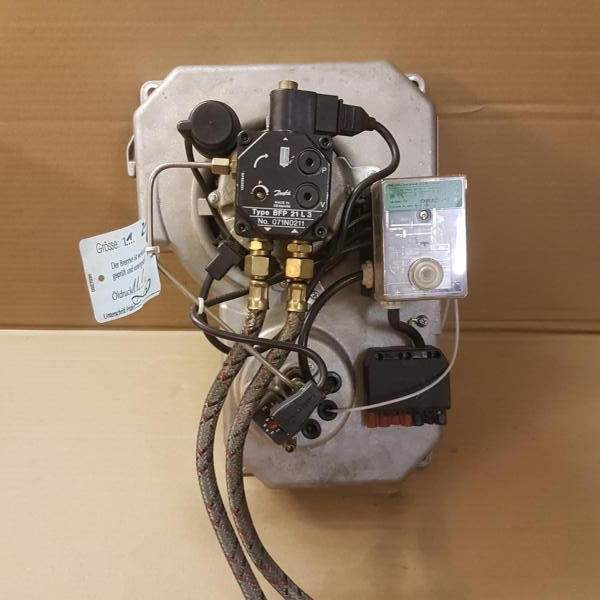

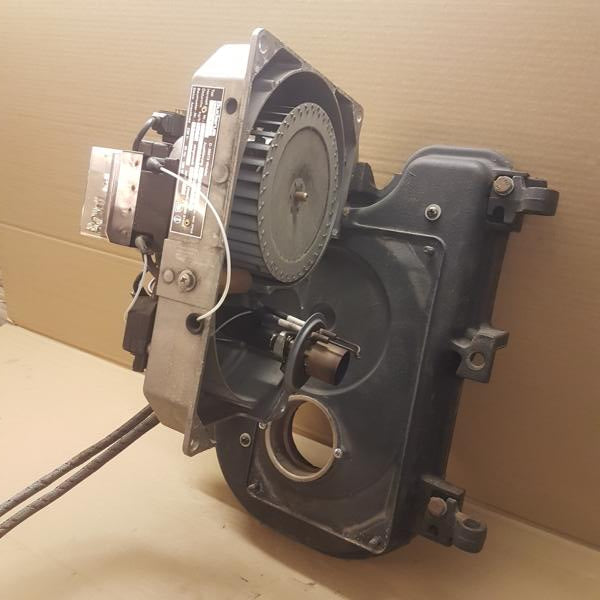

Unsere Regelung an der Heizungsanlage macht genau das gleiche und schaltet im Prinzip nur den Brenner an und aus. Es gibt bei älteren Anlagen keine Zwischenstufen. Nur bei moderneren Modellen findet man häufig zweistufige Brenner oder vereinzelt sogar modulierende Ölheizungen wie z.B. von Weishaupt.

Sobald die Regelung den Brenner einschaltet erhitzt sich das Wasser im Kessel. Die Umwälzpumpen es dann wahlweise zum Speicher oder Heizkörper. In dem Diagramm kann den Temperaturverlauf vom Wasser im Kessel sehen.
