Reparatur Buderus Ölbrenner BRE

Ein Ölbrenner besteht aus mehreren Einzelteilen. Jedes kann für eine Störung verantwortlich sein. Daher gibt es leider auch viele verschiedene Störungsursachen. Man muss also bei der Fehlersuche systematisch und Schritt für Schritt vorgehen. Ob eine Brennerstörung vorliegt, kann man ganz einfach an der Störleuchte im Feuerungsautomaten erkennen.

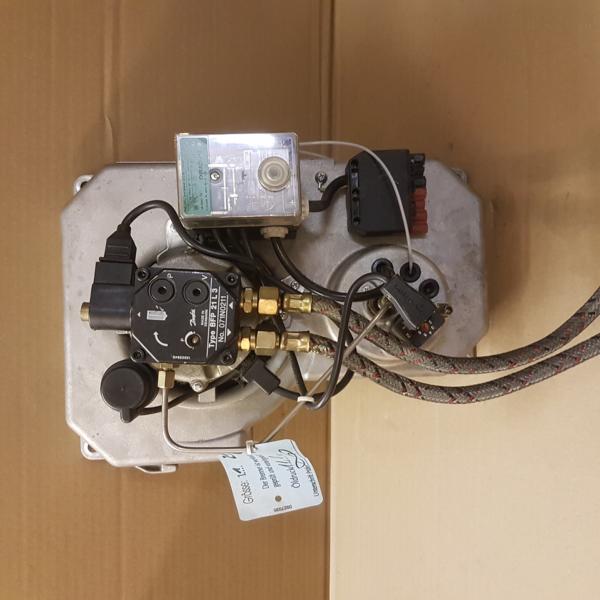

Budeurs BRR 1.0 1.1 1.2 1.3 Oelbrenner Ausgebaut, Störung, Reparatur oelbrenner buderus, stoerlampe, stoerung, leutet, stoerungssuche

Problemzweige

Kann man Probleme an der Ölzufuhr ausschließen, geht es weiter in die Tiefe. Dafür muss der Brenner erneut einen Startversuch durchlaufen. Währenddessen beobachtet man genau wenn der Brenner auf Störung geht. Bevor man das macht, muss man verstehen, dass es mehrere Problemzweige gibt, in denen der Fehler liegen kann:

Problemzweig 1: Der Motor läuft nicht an bevor die Störungsleuchte an geht

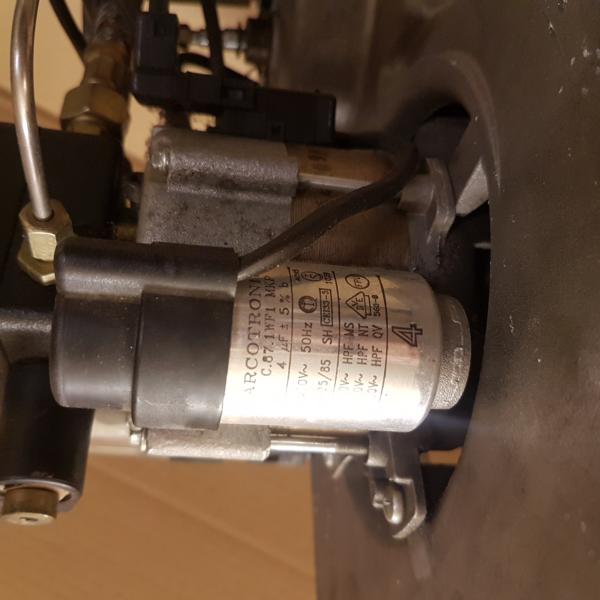

  1. Defekter Kondensator

    Ob der Kondensator defekt ist, erkannt man daran, dass der Motor nach der Aufwärmphase des Ölvorwärmers leicht brummt.

    Kondensator hier erhältlich! oelbrenner kondensator defekt, motor brummt, laeuft nicht an
  2. Defekter Ölvorwärmer, Motor oder Feuerungsautomat
    Der Ölvorwärmer besteht aus einer Heizwendel und einem Thermostat. Nach der Aufwärmphase, die bis zu 2 min benötigen kann, schaltet das Thermostat den Motor an.

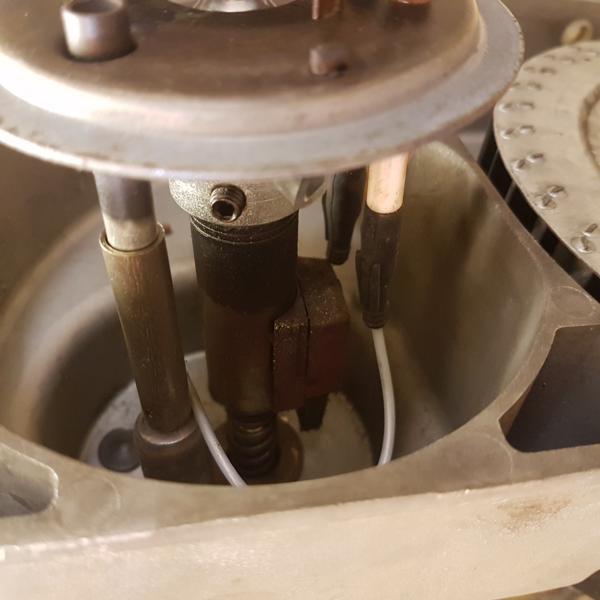

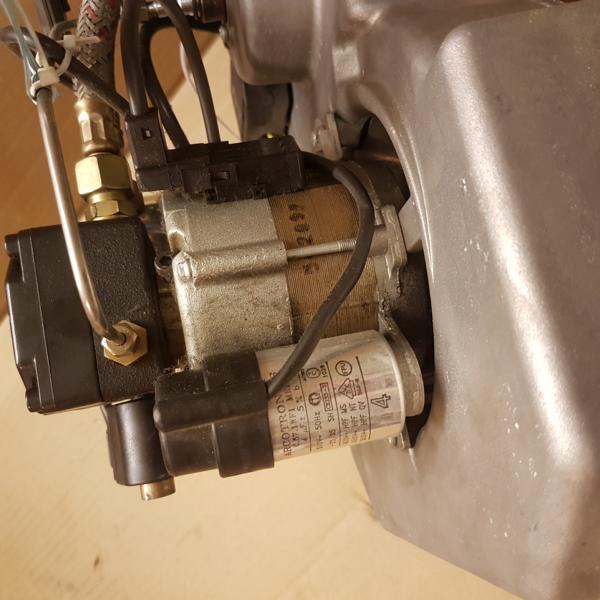

    oelbrenner buduers bre danfoss oelvorwärmer defekt, duesenstock oelbrenner, oelbrennermotor, pumpe auf motor, kondensator, FHP/ AEG EB 95C35/2 EB 95035/2

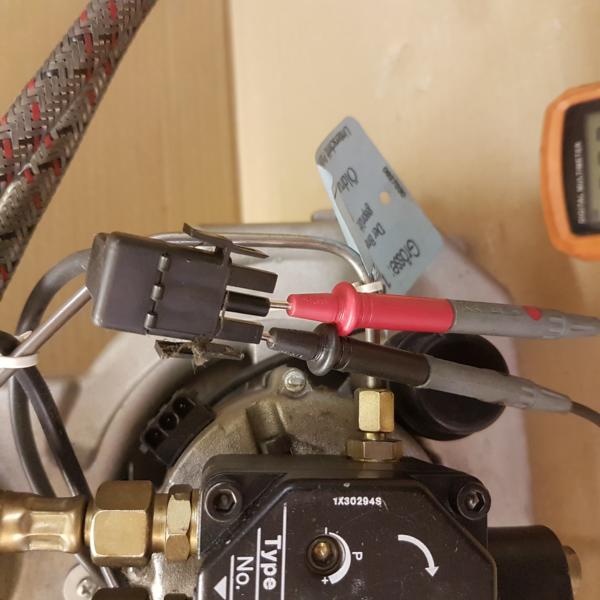

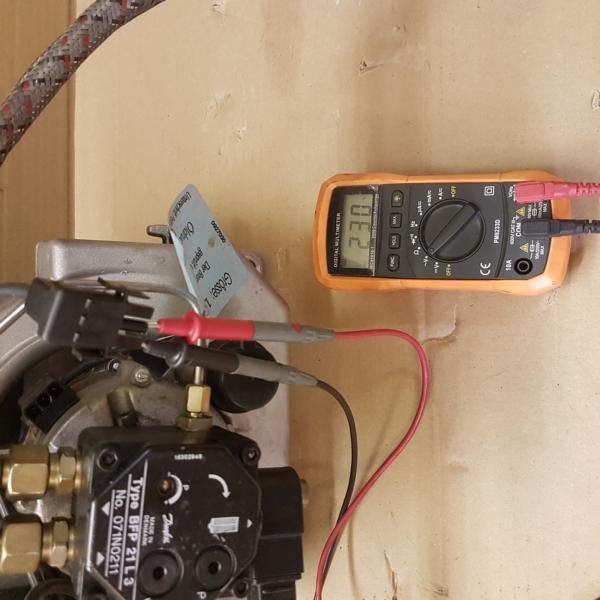

    Einen defekten Kondensator kann man relativ einfach erkenne. Schwieriger ist es hingegen wenn der Ölvorwärmer, der Motor oder gar der Feuerungsautomat defekt sind. Man kann das Problem eingrenzen indem man den Stecker vom Motor abzieht und ein Multimeter anschließt.
    oelbrenner, feuerungsautomat ueberpruefen mit multimeter oelbrennermotor, motor, oelbrenner, spannung messen, ueberpruefen mit multimeter
    Wird keine Spannung angezeigt, bevor der Brenner auf Störung geht, kann man davon ausgehen das der Ölvorwärmer oder der Feuerungsautomat defekt ist. Wird eine Spannung angezeigt ist der Motor defekt.

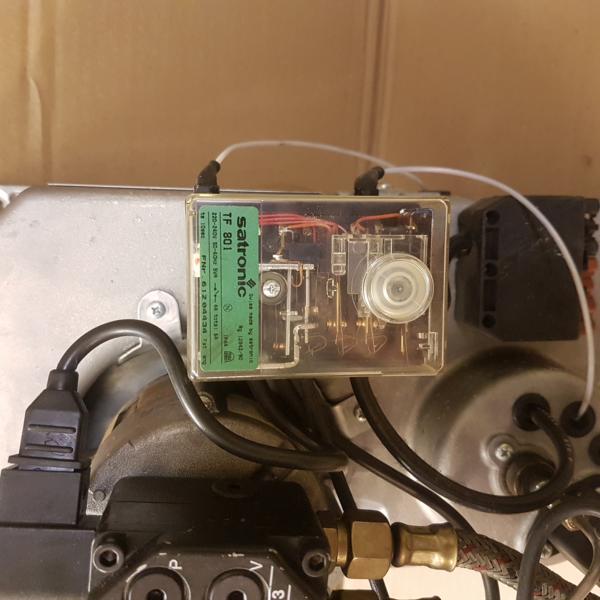

    feuerungsautomat von einem buderus oelbrenner, satronic tf 801
Problemzweig 2: Der Motor läuft an aber es kommt nicht zur Flammenbildung

Der Motor startet und treibt die Pumpe und das Gebläse an. In der Pumpe wird ein Druck von ca. 10 Bar aufgebaut. Außerdem wird der Zündfunkt aktiviert.

  1. Verstopfung in der Ölleitung

    Sobald der Motor anläuft sollte man gleichzeitig das Schauglas vom Ölfilter kontrollieren. Wird es leer gesaugt ohne dass genügend Heizöl nachläuft, liegt definitiv eine Verstopfung an der Ölleitung vor.

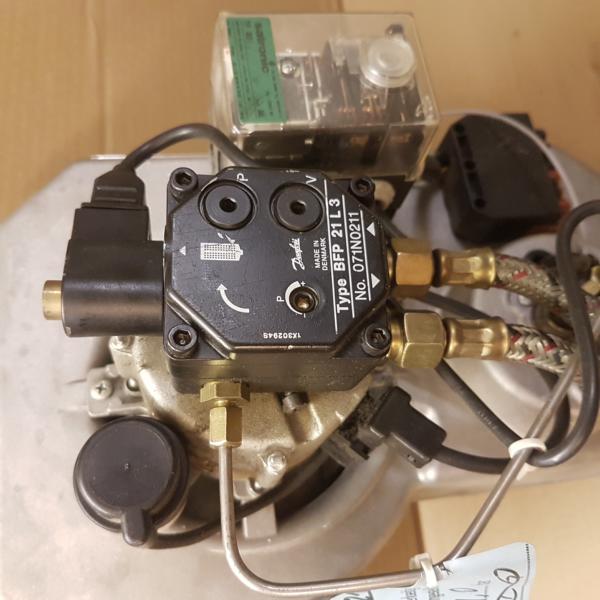

  2. Defekte Ölpumpe

    Zudem kann es sein, dass man kleine Luftbläschen im Filer aufsteigen sieht. In diesem Fall sind entweder die Ölpumpe oder die Zuleitungen zwischen Pumpe und Ölfilter defekt. heizoelpumpe von einem buderus bre 1.0 1.1 1.2 1.3 oelbrenner, danfoss pumpe bfp 21l3

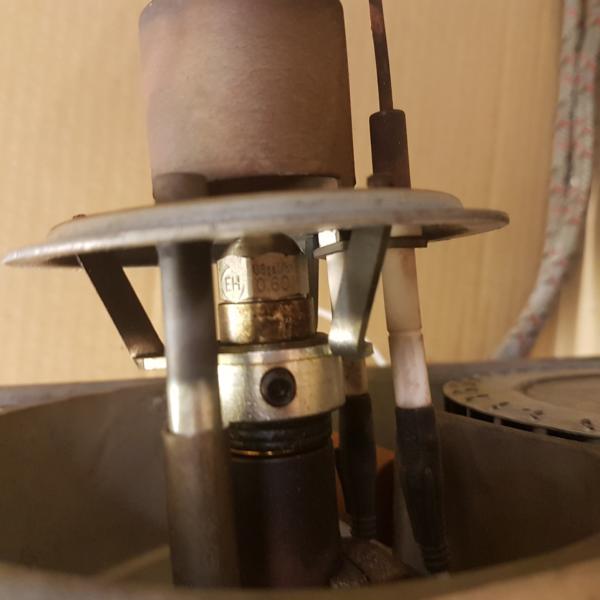

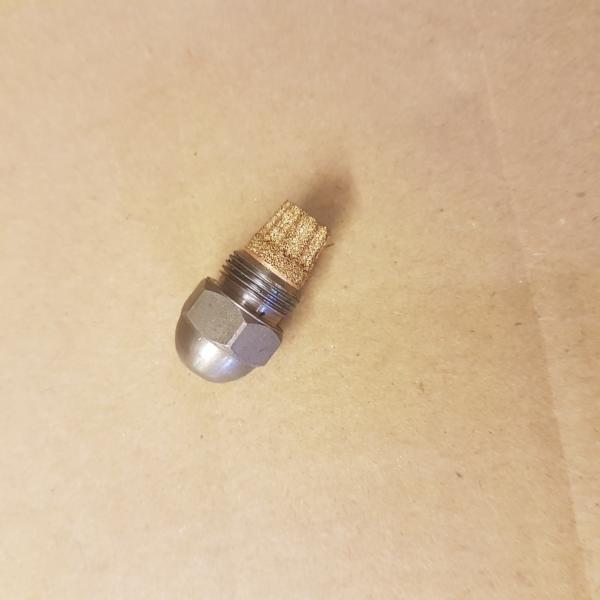

  3. Defekte Düse

    Die Öldüse sollte regelmäßig gewechselt werden. Sie ist günstig und es schnell gemacht.

    buderus bre oelbrenner oelbrennerduese, duese 0.60 steinen buderus bre oelbrenner oelbrennerduese, duese 0.60 steinen

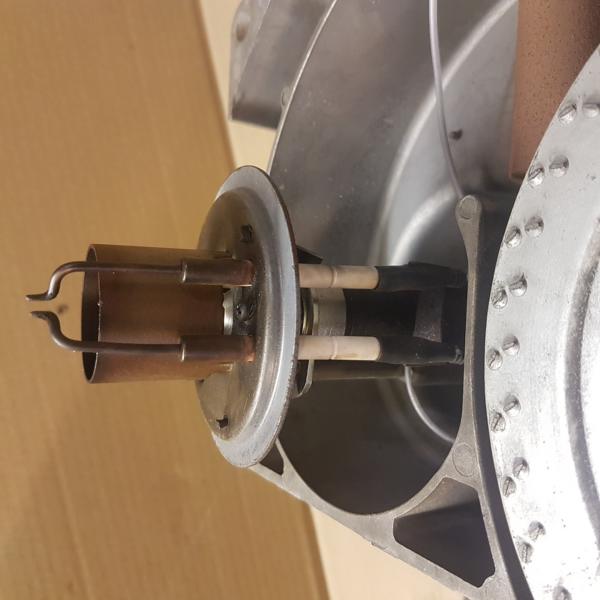

  4. Defekte Zündtrafo, Zündkabel, Zündelektroden
    Ist einern diese Komponenten defekt, gibt es keinen sauberen Zündfunken und das Luft-Öl-Gemisch kann nicht gezündet werden.

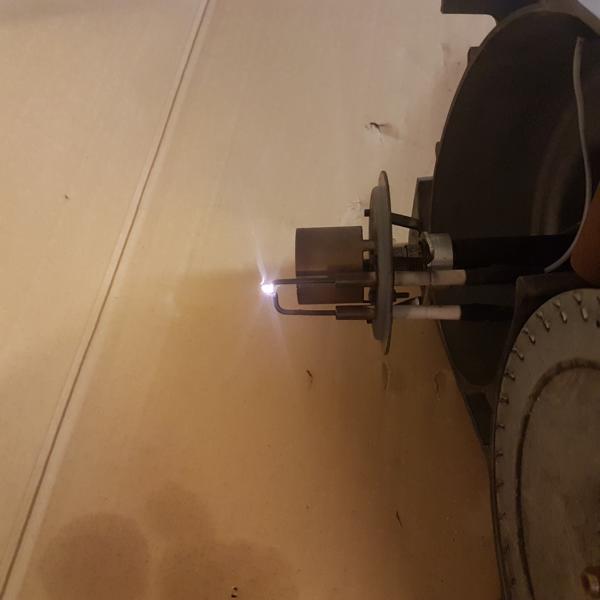

    zündfunke, zündelektroden, mischeinrichtung eines bre buderus oelbrenner Die Zündelektroden verschleißen bzw. brennen runter mit der Zeit. Außerdem muss man auf den richtigen Abstand achten.

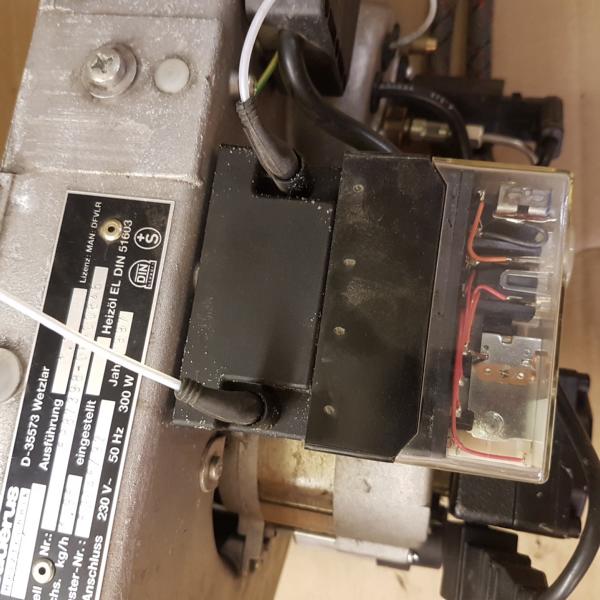

    Der Zündtrafo sitzt unter dem Feuerungsautomaten. Bei einem Defekt kommt schlicht weg kein Funke.
    zündelektroden mit mischeinrichtung eines bre buderus oelbrenner zuendtrafo eines bre buderus oelbrenner

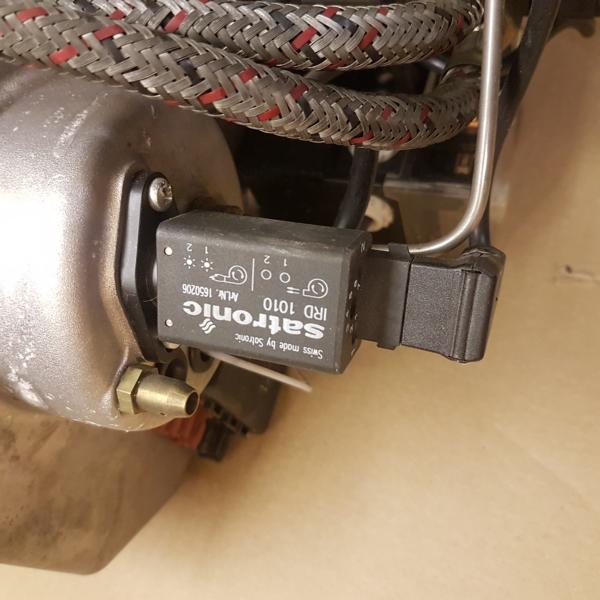

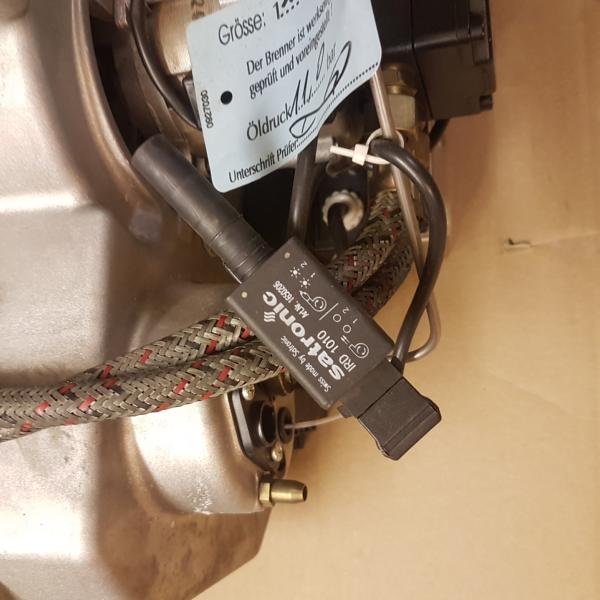

  5. Defekter, falsch eingestellter oder verschmutzter Flammenfühler
    Ist der Fühler defekt, falsch eingestellt, verschmutzt oder liegt eine Fremdlichteinwirkung vor, wird das Magnetventil nicht angesteuert. Und es wird kein Öl in den Brennraum gesprüht. Zum Säubern oder Austauschen kann man ihn einfach aus der Fassung ziehen. Er ist nur eingesteckt.
    satronic ird 1010 flammenfuehler, flammenueberwachung, flackerdetektor satronic ird 1010 flammenfuehler, flammenueberwachung, flackerdetektor

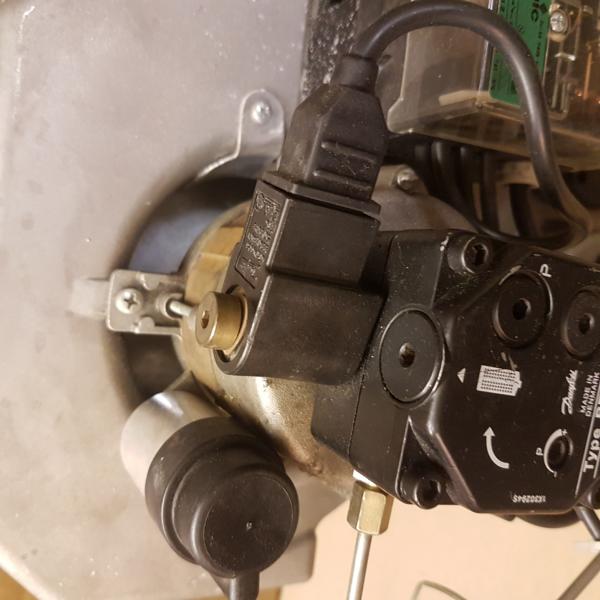

  6. Defektes Magnetventil/ Magnetspule
    Ist die Spule defekt, wird ebenfalls kein Öl eingesprüht.
    oelbrenner buderus bre bde magentventil danfoss 071n0051 t70 oelbrenner buderus bre bde magentventil danfoss 071n0051 t70

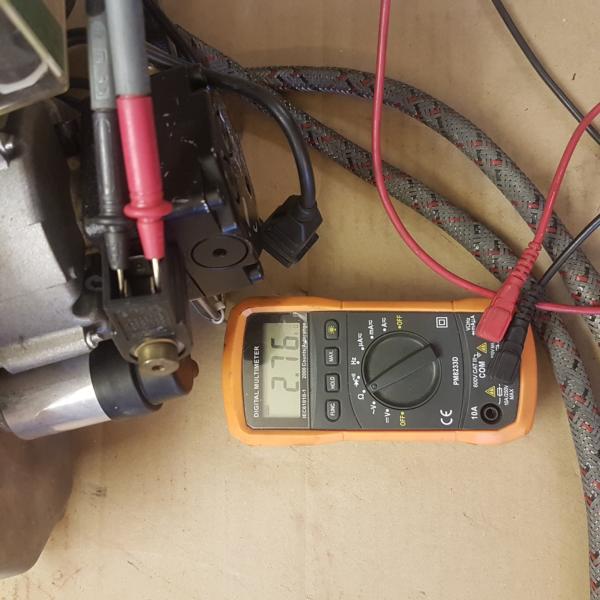

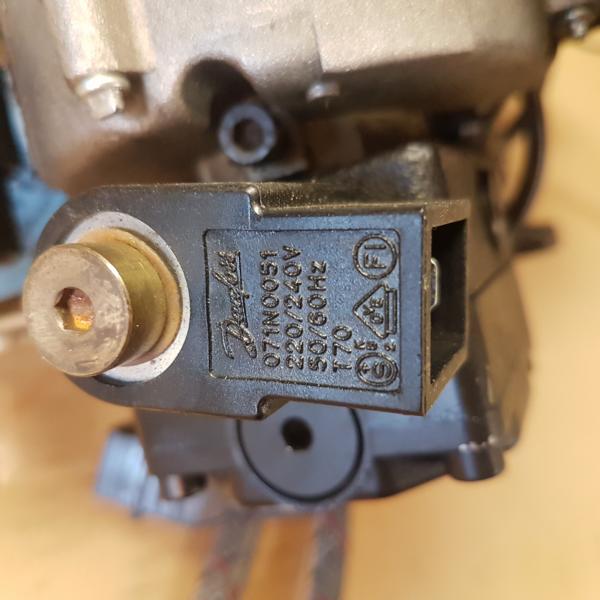

    Man kann die Magnetspule ganz einfach mit einem Multimter überprüfen (linkes Bild). Bei einem T70 071N0051 von Danfoss sollte 2,76 KOhm angezeigt werden.

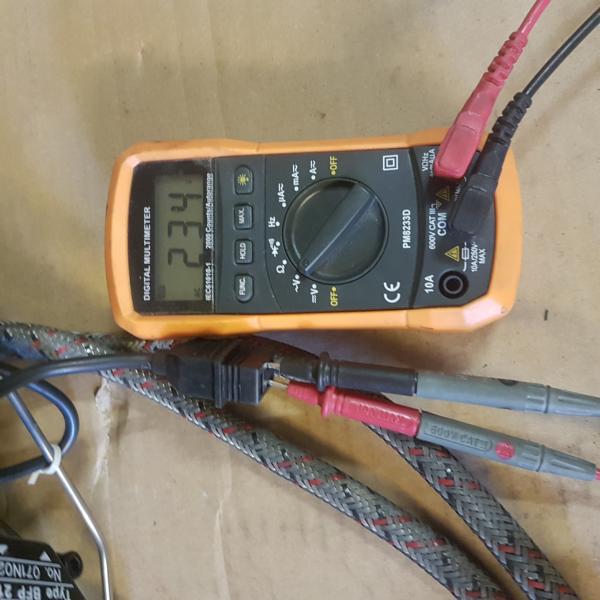

    Es kann auch sein, dass die Spule nicht kaputt ist, sondern der Feuerungsautomat nicht richtig durchschaltet. Zum Überprüfen zieht man den Stecker ab und misst mit dem Multimeter nach (rechtes Bild). Es sollte kurz bevor der Brenner auf Störung geht eine Spannung angezeigt werden.
    messen mit multimeter, oelbrenner buderus bre bde magentventil danfoss 071n0051 t70 oelbrenner buderus bre bde magentventil anschluss feuerungsautomaten tf801

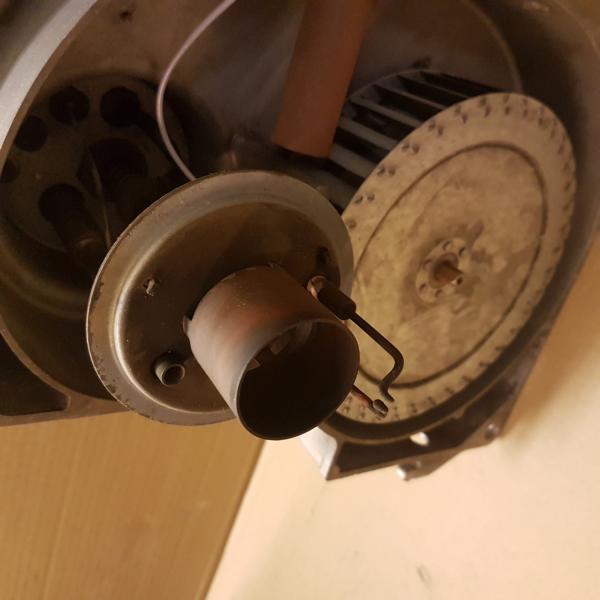

  7. Pumpendruck oder Mischeinrichtung
    Falscher Pumpendruck oder die Mischeinrichtung ist falsch eingestellt buderus bre mischeinrichtung, mischsystem mit zuendelektroden
Problemzweig 3: Es kommt nur für ein paar Sekunden zur Flammenbildung
  1. Flammenfühler

    Wenn der Fühler falsch eingestellt, verschmutzter oder defekt ist, wird die Ölzufuhr über das Magnetventil nach ein paar Sekunden wieder unterbrochen.

  2. Falscher Pumpendruck

    Ist der Pumpendruck falsch erlischt die Flamme nach kurz Zeit entweder von selbst oder der Flammenfühler unterbricht die Ölzufuhr, wenn das Flammenbild falsch ist.
    Leider benötigt man für den Pumpendruck ein Manometer und ein Abgassmessgerät, was sehr teuer ist.
    Auf jeden Fall sollte man sich hierfür professionelle Hilfe holen.
